Стапель SIVER T

Описание

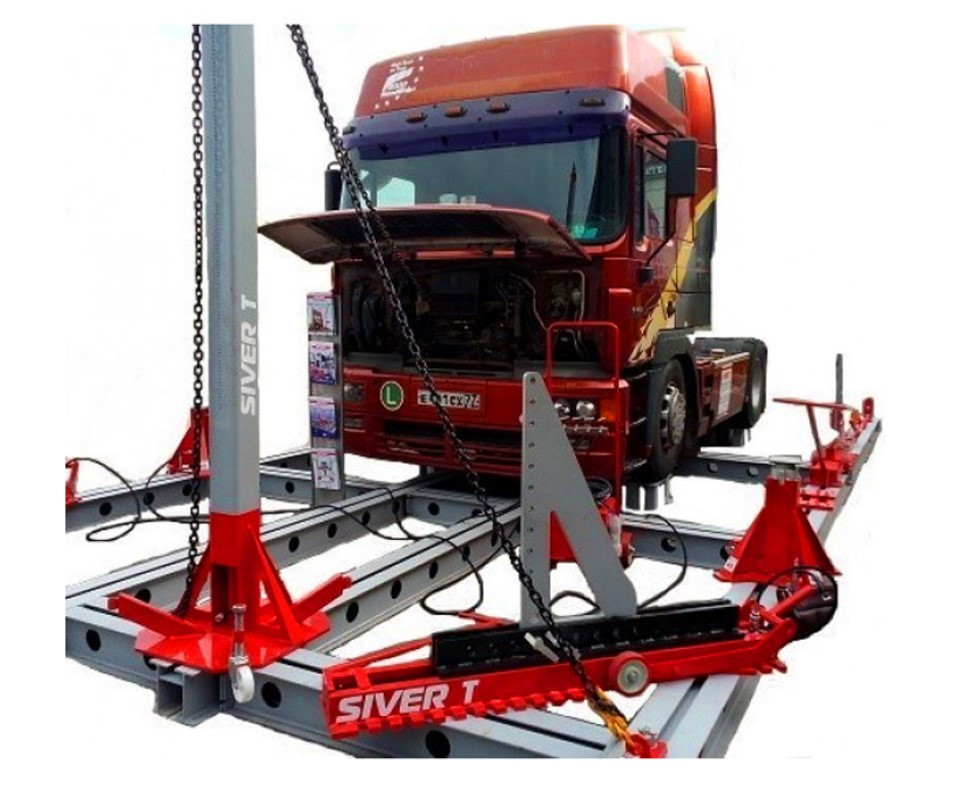

• Напольный стапель «SIVER T» предназначен для исправления геометрии рам крупнотоннажного коммерческого автотранспорта.
• Оборудование имеет сертификат соответствия требованиям безопасности.

Напольная рама

• Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом.
• Рабочая документация для железобетонной рамной конструкции и фундамент под стапель предоставляется.

В пазы рамы крепятся силовые устройства, упоры, домкраты, анкерные ролики и дополнительные аксессуары.

Размер рамы – 5,7 х 18 м (возможно изменение размеров под требования заказчика).

Правка рамы в горизонтальной плоскости

• Для исправления перекосов рамы в горизонтальной плоскости используются горизонтальные силовые устройства и горизонтальные упоры, фиксирующиеся на раме.
• Силовые треугольники позволяют регулировать высоту приложения усилия.

Горизонтальное силовое устройство

• Удобные колеса для перемещения

• Съемная ручка

• Усилие гидроцилиндра – 20 тонн

• Ход штока – 350 мм

• Шаг установки силовых упоров – 80 мм

• Комплект анкеров для фиксации на раме

Горизонтальный упор

• Удобные колеса для перемещения

• Съемная ручка

• Шаг установки силовых упоров – 80 мм

• Комплект анкеров для фиксации на раме

Набор силовых упоров с комплектом фиксаторов

• Треугольник большой

• Треугольник малый

• Удлинитель.

• Болт с гайкой

• Палец

Правка рамы в вертикальной плоскости

• Перекосы рамы в вертикальной плоскости исправляются при помощи вертикальных силовых устройств (домкратов), фиксируя раму при помощи цепей и анкерных роликов.

Вертикальный домкрат

• Подпружиненные колеса для быстрого и удобного перемещения

• Газовая пружина для удобства регулировки высоты

• Дополнительная фиксация штока при работе без подключения к гидросистеме

• Усилие гидроцилиндра – 20 тонн

• Минимальная высота – 500 мм

• Максимальная высота – 1250 мм

• Шаг регулировки высоты – 50 мм

• Ход штока – 350 мм

Анкерные ролики и цепи

• Используются для фиксации рамы автомобиля к рельсовой системе, и для изменения направления вытяжки.

• Большой анкерный ролик

• Малый анкерный ролик

• Цепь 10т 4м с крюком и фиксатором

• Цепь 20т 4м с крюком и фиксатором

• Комплект упоров поворотных (для вертикального домкрата 20 т)

Исправление заломов рамы

• Для исправление заломов и локальных повреждений рамы, а так же для для прессования и клепки используются гидравлические струбцины с усилием 10 или 20 т.

Для силовой струбцины 20т дополнительно поставляются:

• комплект для установки заклёпок 10, 12, 14 мм

• комплект угловых упоров 90°, 105°

• упор

Дополнительное оборудование и аксессуары

Комплект захватов для правки двутавровых рам полуприцепов

• Изготовлены из алюминиевого сплава

• Захват c шплинтом – 2 шт.

• Усиливающий фланец – 4 шт.

Комплект захватов для правки швеллерных рам

• Изготовлены из алюминиевого сплава

• Захват c шплинтом – 2 шт.

• Усиливающий фланец – 2 шт.

Захват (крюк) для правки рам прицепов и полуприцепов

Упор регулируемый для правки полуприцепов
Комплект из 2-х шт.

Опора для гидроцилинда 20т с фиксаторами крепления

Комплект пластин-упоров универсальный

• Размер 250 х 80 x 10мм; 20мм; 30мм; 50мм

Пневмогидравлическая насосная станция

Для управления работой силовых устройств, домкратов и струбцин используется насосная станция.

• Управление 4-мя гидроцилиндрами одновременно

• Контроль усилия с помощью манометра

• Рабочее давление 7-14 бар

• Объем масляного бака 15 литров.

Возможно так же дополнительно использование ручных и пневмо-гидравлических насосов.

Примеры работы на стапеле SIVER T
