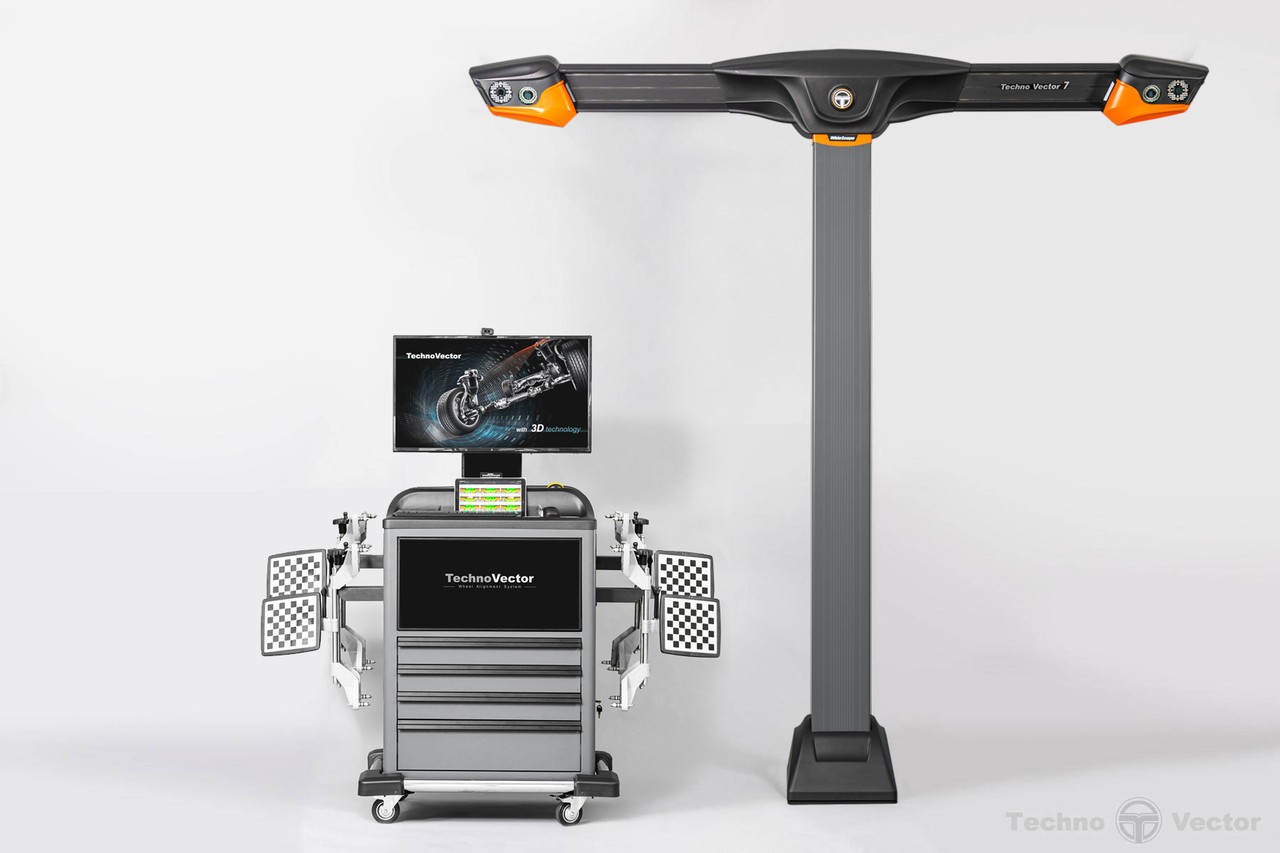

Стенд сход-развал 3D Техно Вектор 7 PRO P 7204 T A

Описание:

Техновектор 7 PRO P 7204 T A - компьютерный стенд, оборудован четырьмя камерами, по две с каждой стороны. Наличие 4 камер позволяет использовать стенд для работы на подъемнике. Вы сможете делать измерения "на полу", а регулировки на комфортной высоте до 1900 мм.

• Система широкоформатных камер Widescope позволяет использовать стенд на предельно близких и далеких расстояниях от автомобиля. Камеры высокого разрешения обеспечивают быструю и надежную работу и моментальную передачу информации в компьютер.
• Подходит для работы на подъемнике.
• Необходимое расстояние от 1200 мм до 3500 мм от плоскости камер до центра переднего поворотного круга.

Тип тумбы

P-серия. Компьютерная стойка премиум

• Эргономичная панель управления
• Ниша для установки планшета*
• Отсек для хранения считывателя штрих-кода* и инструмента
• Комплектуется монитором 21,5"
• Удобный доступ к принтеру* за счет выдвижной полки
• Выдвижные ящики для хранения инструмента (622х383мм)
• Бампер по периметру предохраняет стойку от повреждений при перемещении
• Кронштейны для хранения стопора руля и упора для тормоза расположены на задней панели.

Комплектация

• P-тумба - 1 шт.
• Т – напольная конструкция с камерами - 1 шт.
• Блок питания - 1 шт.
• Компьютер - 1 шт.
• Монитор 21,5" - 1 шт.
• Передний поворотный круг с мостиком прокатывания - 2 шт.
• Комплект. Фиксатор педали тормоза и руля - 1 шт.
• Мишени - 4 шт.
• Колесный адаптер 24" - 4 шт.
• Пульт дистанционного управления Техно Вектор - 1 шт.
• Цветной струйный принтер - 1 шт.
• Паспорт устройства с инструкцией - 1 шт.

Стенды содержат систему технического зрения

• 4 видеокамеры, расположенных в специальном корпусе, установленном перед автомобилем, и плоских мишеней с градиентным рисунком

Система машинного зрения

• Видеокамеры высокого разрешения обеспечивают быстрый и надежный «захват» мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP;
• Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений;
• Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

Колесные адаптеры

• Самоцентрирующиеся колесные адаптеры со смещающейся центральной частью работают с широким диапазоном колесных дисков от 12” до 24” и совместимы с колесами как легковых, так и легких грузовых автомобилей

Мишени

• Пассивные отражатели с градиентным рисунком, покрытые защитным слоем без содержания электронных элементов

3D Визуализация

• 3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
• Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
• Вся информация на экране обновляется в режиме реального времени;
• При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
• Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.

Совершенные Технологии

• Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
• Обнаружение частично заслонённых мишеней*;
• Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
• Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
• Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
• Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
• Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;

* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна

** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9

Схемы углов обзора камер стендов Техно Вектор 7 с технологией WideScope

* - видимость мишеней в положении лифта на уровне пола достигается на расстоянии от 2200 мм

• Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
• С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000 мм от передних колес измерительная высота составляет 300 мм.
• 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
• 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.

* зависит от расстояния до передних колес, значения указаны для расстояния 2000 мм
