Описание:
Компьютерная стойка премиум
- Эргономичная панель управления
- Ниша для установки планшета*
- Отсек для хранения считывателя штрих-кода* и инструмента
- Комплектуется монитором 21,5"
- Удобный доступ к принтеру* за счет выдвижной полки
- Выдвижные ящики для хранения инструмента (622х383мм)
- Кронштейны для хранения колесных адаптеров в сборе с мишенями
- Бампер по периметру предохраняет стойку от повреждений при перемещении
- Кронштейны для хранения стопора руля и упора для тормоза расположены на задней панели.
Серия | Серия PRO.
Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами. |
Количество камер | Две неподвижные камеры. |
Типы камер | Две видеокамеры по 5 Мп. |
Тип монтажа | Напольный. Т-образная стойка |
Компьютерная стойка | P - серии |
Применяемость | Яма или подъемник |
Расстояние от камер до центра передних поворотных платформ | 1400** - 2500 мм |
Основные преимущества | Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.*** |
* - не входит в комплект.
** - по предварительному заказу
*** - только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ
- Дополнительные информационные дисплеи для отображения символьных подсказок оператору.
- Дополнительные дисплеи помогают мастеру при работе со стендом в случае перекрытия экрана монитора подъемником или машиной.

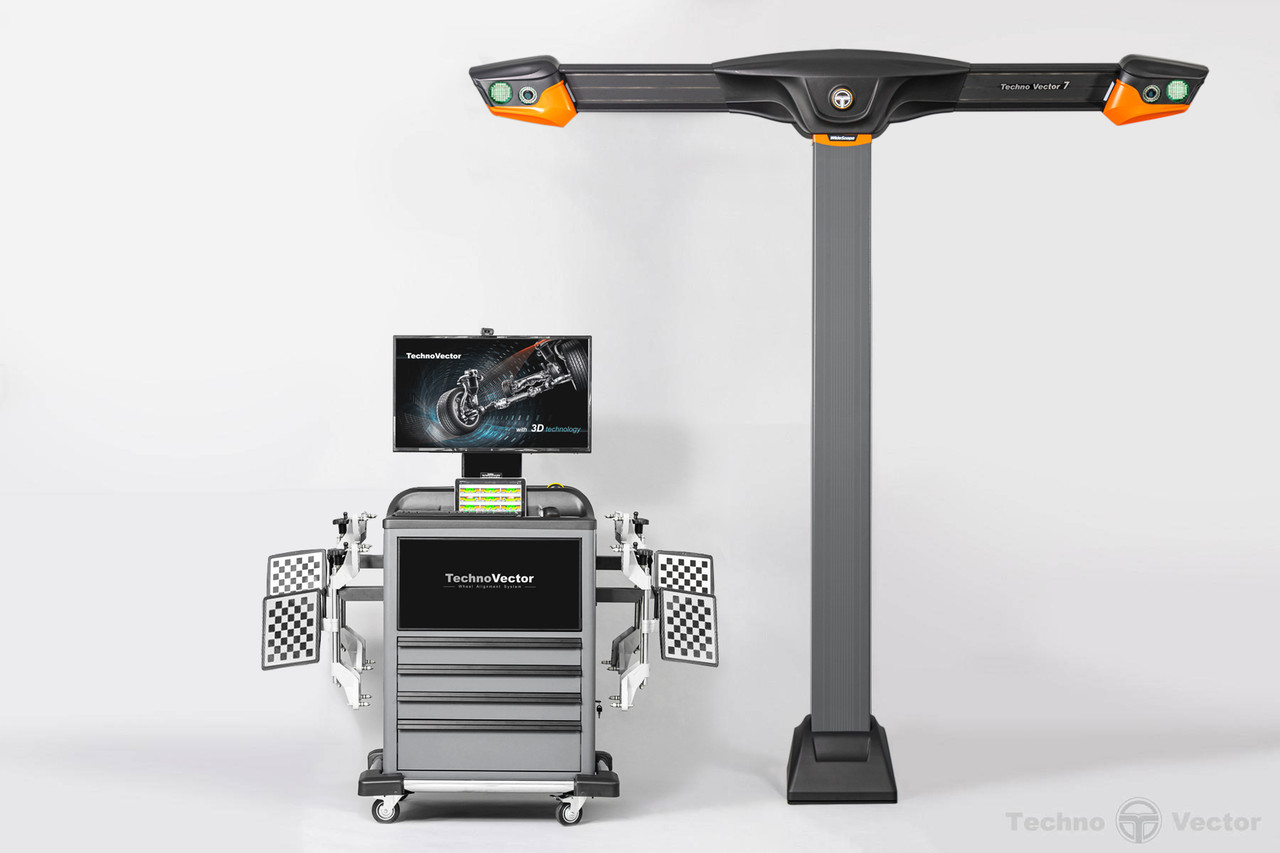

Техновектор 7 PRO P 7202 T 5 A - компьютерный стенд, оборудован двумя камерами по 5 Mpx. Подходит для обслуживания легкового и коммерческого транспорта (грузоподъемностью до 3,5 тонн). Система широкоформатных камер Widescope позволяет использовать стенд на предельно близких и далеких расстояниях от автомобиля. Камеры высокого разрешения обеспечивают быструю и надежную работу и моментальную передачу информации в компьютер.
- Подходит для работы на яме или подъемнике.
- Необходимое расстояние от 1400 мм до 2500 мм от плоскости камер до центра переднего поворотного круга.
- T-крепление. Балка с камерами жестко крепится на центральную колонну. Колонна крепится к полу с помощью анкеров. Балка с камерами вешается на высоту от 1200 мм (для ямы) до 2400 мм (для работы на подъемнике).
Тип тумбы
P-серия. Компьютерная стойка премиум
- Эргономичная панель управления
- Ниша для установки планшета*
- Отсек для хранения считывателя штрих-кода* и инструмента
- Комплектуется монитором 21,5"
- Удобный доступ к принтеру* за счет выдвижной полки
- Выдвижные ящики для хранения инструмента (622х383мм)
- Бампер по периметру предохраняет стойку от повреждений при перемещении
- Кронштейны для хранения стопора руля и упора для тормоза расположены на задней панели.
* - по предварительному заказу
** - Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Комплектация
- P-тумба - 1 шт.
- Т – напольная конструкция с камерами - 1 шт.
- Блок питания - 1 шт.
- Компьютер - 1 шт.
- Монитор 21,5" - 1 шт.
- Передний поворотный круг с мостиком прокатывания - 2 шт.
- Комплект. Фиксатор педали тормоза и руля - 1 шт.
- Мишени - 4 шт.
- Колесный адаптер 24" - 4 шт.
- Пульт дистанционного управления Техно Вектор - 1 шт.
- Цветной струйный принтер - 1 шт.
- Паспорт устройства с инструкцией - 1 шт.
Стенды содержат систему технического зрения
- 2 видеокамеры, расположенных в специальном корпусе, установленном перед автомобилем, и плоских мишеней с градиентным рисунком
Система машинного зрения
- Видеокамеры высокого разрешения обеспечивают быстрый и надежный «захват» мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP;
- Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений;
- Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Колесные адаптеры
- Самоцентрирующиеся колесные адаптеры со смещающейся центральной частью работают с широким диапазоном колесных дисков от 12” до 24” и совместимы с колесами как легковых, так и легких грузовых автомобилей
Мишени
- Пассивные отражатели с градиентным рисунком, покрытые защитным слоем без содержания электронных элементов
Напряжение | 220 В ± 10% |
Частота | 50 / 60 Гц |
Диапазон крепления колесного адаптера (захвата) | 12 ÷ 24 дюйма |
Рабочая температура | +10 ÷ +35 °С |
Потребляемая мощность | 350 Вт |
Масса, нетто | 280 Кг |
Масса, брутто | 390 Кг |
Объем | 1,7 м3 |
Количество мест в упаковке | 7 |
Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 |
ПМО Вектор это:
- Непрерывная обработка информации и отображение измеренных параметров на экране.
- Цветные индикаторы облегчают работу на расстоянии от монитора.
- Автоматическая оценка измеряемых параметров на соответствие нормативам.
- База данных на более чем 40 000 автомобилей.
3D Визуализация
- 3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
- Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
- Вся информация на экране обновляется в режиме реального времени;
- При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
- Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.
Совершенные Технологии
- Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
- Обнаружение частично заслонённых мишеней*;
- Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
- Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
- Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
- Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
- Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;
* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна
** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9
