Описание:

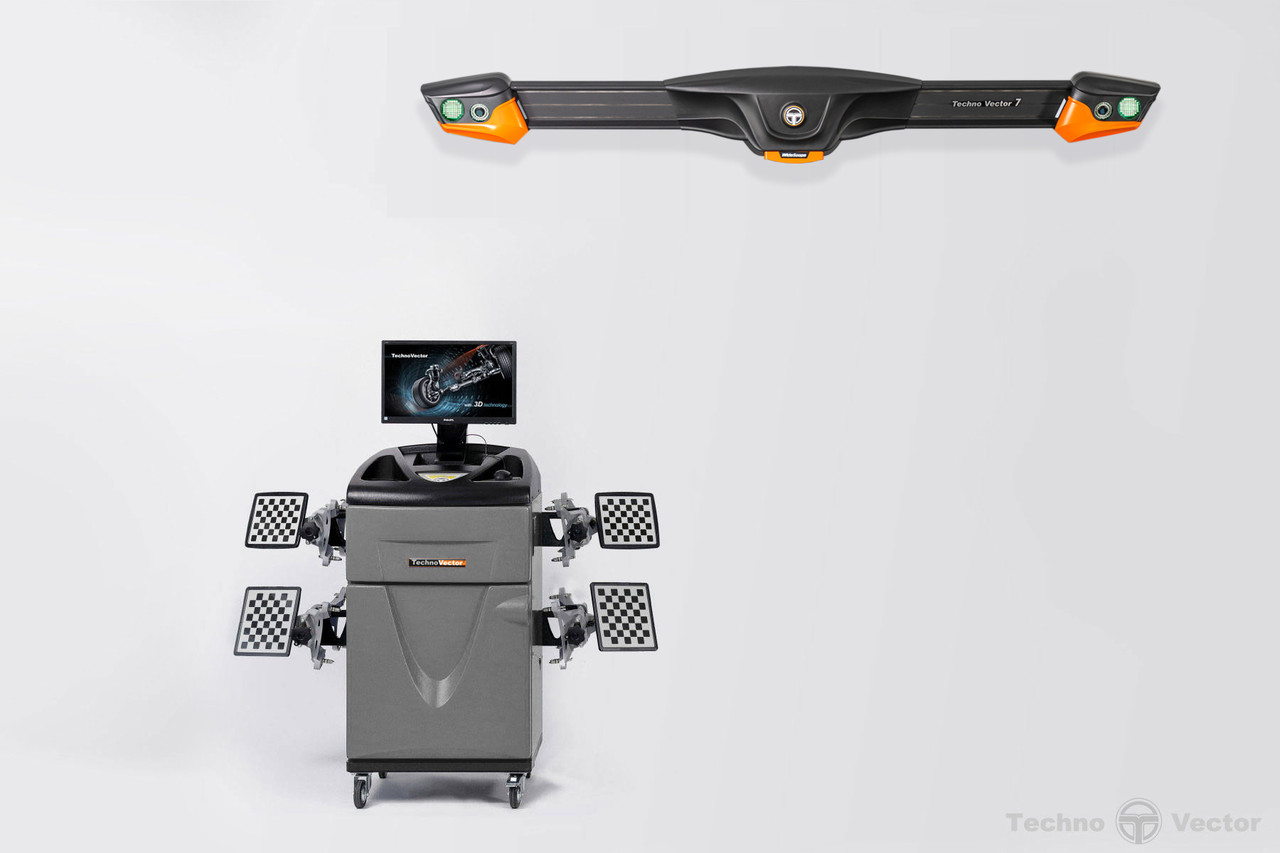

Техновектор 7 PRO V 7202 K 5 A - компьютерный стенд, оборудован двумя камерами по 5 Mpx. Подходит для обслуживания легкового и коммерческого транспорта (грузоподъемностью до 3,5 тонн).
- Система широкоформатных камер Widescope позволяет использовать стенд на предельно близких и далеких расстояниях от автомобиля. Камеры высокого разрешения обеспечивают быструю и надежную работу и моментальную передачу информации в компьютер.
- Подходит для работы на яме и подъемнике.
- Необходимое расстояние от 1400 мм до 2500 мм от плоскости камер до центра переднего поворотного круга.
- K-крепление. Банка с камерами крепится к стене с помощью кронштейна (чертеж). Требуется несущая стена, способная выдержать вес балки (около 40 кг). Балка с камерами вешается на высоту от 1200 мм (для ямы) до 2400 мм (для работы на подъемнике).
Тип тумбы
- V-серии. Тумба в пластиковом декоративном кожухе. Вся оргтехника спрятана в ящики, что обеспечивает защиту от влаги и пыли, которая может быть в помещении.
Серия | Серия PRO.
Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами. |
Количество камер | Две неподвижные камеры. |
Типы камер | Две видеокамеры по 5 Мп. |
Тип монтажа | Настенный. Требует наличия капитальной или несущей стены. |
Компьютерная стойка | V - серии |
Применяемость | Яма или подъемник |
Расстояние от камер до центра передних поворотных платформ | 1400 - 2500 мм |
Основные преимущества |
|
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта. |
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Комплектация
- V-тумба - 1 шт.
- K – конструкция с камерами с настенным креплением - 1 шт.
- Блок питания - 1 шт.
- Компьютер - 1 шт.
- Монитор 21,5" - 1 шт.
- Передний поворотный круг с мостиком прокатывания - 2 шт.
- Комплект. Фиксатор педали тормоза и руля - 1 шт.
- Мишени - 4 шт.
- Колесный адаптер 24" - 4 шт.
- Пульт дистанционного управления Техно Вектор - 1 шт.
- Цветной струйный принтер - 1 шт.
- Паспорт устройства с инструкцией - 1 шт.
Дополнительные информационные дисплеи для отображения символьных подсказок оператору
Стенды содержат систему технического зрения
- 2 видеокамеры, расположенных в специальном корпусе, установленном перед автомобилем, и плоских мишеней с градиентным рисунком
Система машинного зрения
- Видеокамеры высокого разрешения обеспечивают быстрый и надежный «захват» мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP;
- Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений;
- Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Колесные адаптеры
- Самоцентрирующиеся колесные адаптеры со смещающейся центральной частью работают с широким диапазоном колесных дисков от 12” до 24” и совместимы с колесами как легковых, так и легких грузовых автомобилей
Мишени
- Пассивные отражатели с градиентным рисунком, покрытые защитным слоем без содержания электронных элементов
Программно-математическое обеспечение Вектор
3D Визуализация
- 3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
- Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
- Вся информация на экране обновляется в режиме реального времени;
- При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
- Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.
Совершенные Технологии
- Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
- Обнаружение частично заслонённых мишеней*;
- Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
- Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
- Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
- Быстрые переходы.
- Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
- Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;
Информация для заказа
- Цена: Цену уточняйте
